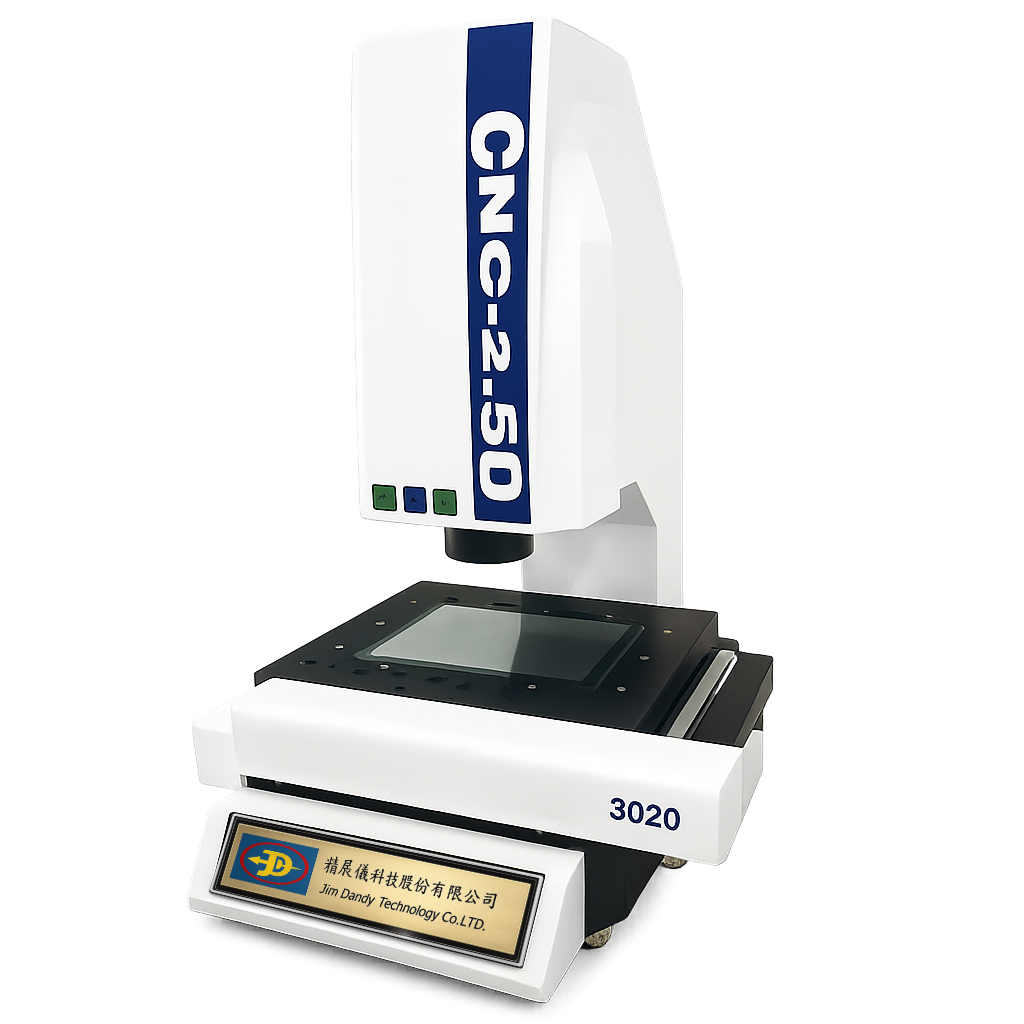

影像量測儀產品規格：
|
| 機台型號 |
CNC-3020 |
CNC-4035 |
| 量測行程(X,Y,Z) |
300*200*150mm |
400*350*150mm |
| 工件限高 |
150mm |
| 最大承重量 |
20kg |
| 解析讀值 |
0.001mm（1μm） ※選配（0.5μm 或 0.1μm） |
| 影像系統 |
高解析彩色攝影機 |
| 對焦方式 |
AUTO FOCUS 自動對焦 |
| V1鏡頭 |
AUTO ZOOM 美國製自動變倍鏡頭 光學倍率：0.7 ~ 4.5X |
| V2鏡頭 |
全區域快速導航定位 |
| 光源 |
ARS 智慧型自動光源 |
| 移動控制 |
滑鼠移動控制 (選配：搖桿) |
| 操作方式 |
X、Y、Z軸：程式控制 |
| 量測軟體 |
AQ-5500 CNC版影像量測軟體 |
| 傳動方式 |
滾珠螺桿＆線性滑軌 |
| 移動平台 |
精密花崗石 |
| 基座 |
精密花崗石 |
| 外觀尺寸 |
785x860x1040mm |
880x1010x1040mm |
| 機器重量 |
270kg |
290kg |
| 電源 |
AC110V ~ AC220V 單相 50/60Hz (Single-phase) |
| 選購配備/軟體 |
- 0.5X、2.0X、10X 工作物鏡
- 同軸光組件
- 搖桿
|
|
|
