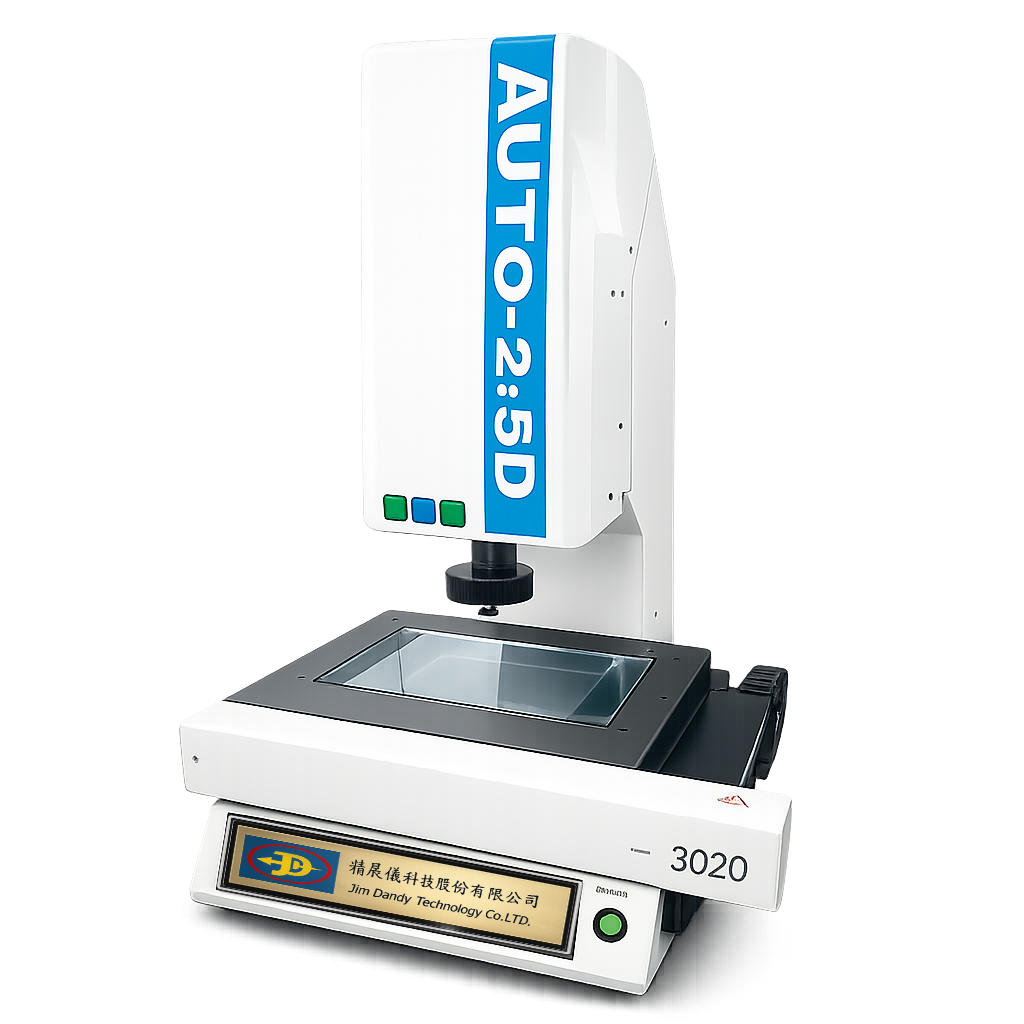

AUTO-小行程系列影像量測儀

AUTO-小行程系列影像量測儀

1、AI智慧型

2、高精度

3、自動修正量測位置 (非擺正功能)

4、快速定位 或 自動定位 (無需夾具定位)

5、影像對焦 或 高速度、高精度雷射對焦

6、導航功能

7、自動變倍

8、智慧型自動光源

分類: ,

影像量測儀產品規格：


機台型號 AUTO-3020 AUTO-4035
量測行程(X,Y,Z) 300*200*150mm 400*350*150mm
Z軸行程 150mm
最大載重 20kg
操作方式 AI智慧型程式控制
基座材質 精密花崗石
移動平台 精密花崗石
對焦方式 AI智慧型對焦(標配) 或 雷射對焦(選配)
傳動方式 滾珠螺桿＆線性滑軌
移動控制 滑鼠移動控制  (選配：搖桿)
線性精度 E1xy=1.5+0.005L μm，E1z=3+0.005L μm (溫度20℃±1)

L：測定長度
光學尺 0.1μm
影像系統 高解析彩色攝影機
光源系統 ARS 智慧型自動光源
V1光學鏡頭 自動變倍鏡頭   光學倍率：0.7X ~ 4.5X
V2鏡頭 全區域快速導航定位
V3鏡頭 大視野自動對位鏡頭(選配)
量測軟體 AQ-6500 AUTO版影像量測軟體
外觀尺寸 785x860x1040mm 880x1010x1040mm
機器重量 275kg 295kg
電源 AC220V 單相 50/60Hz
選購配備/軟體
  • 0.5X、2.0X、10X 工作物鏡
  • 搖桿
  • V3大視野自動對位鏡頭
  • 雷射模組(同軸雷射)
  • 金相模組
